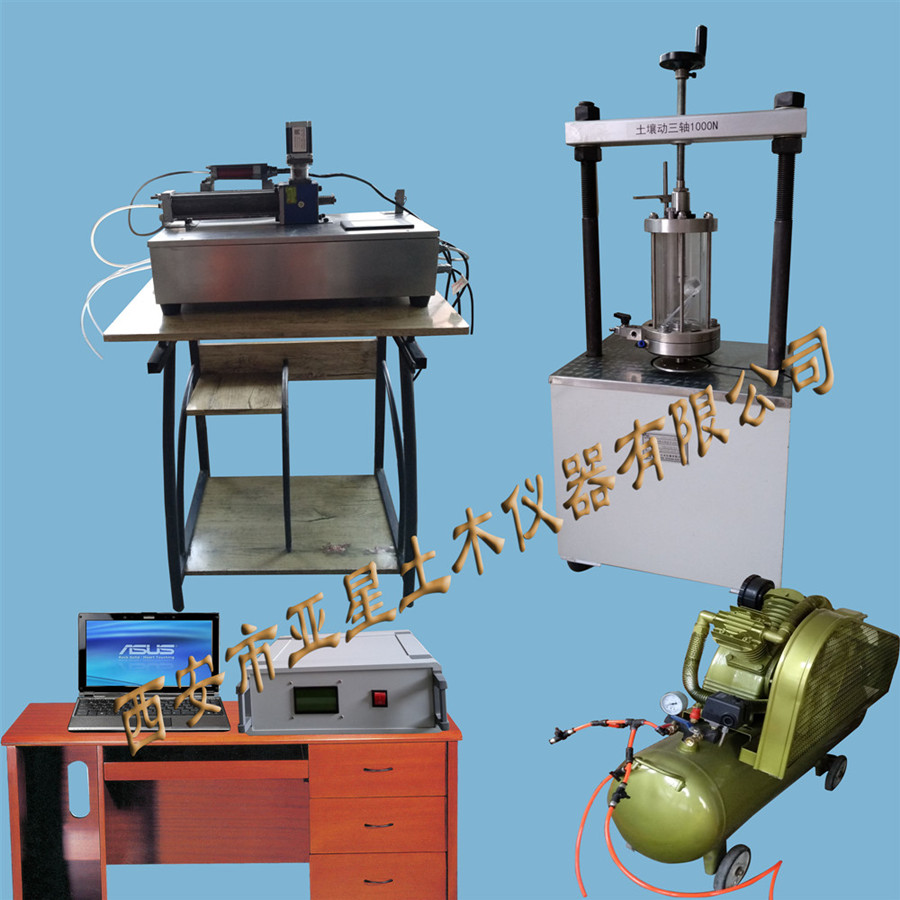

C005-B 等梯度渗透固结试验仪DTD-1

等梯渗透固结仪主要应用于饱和土的压缩渗透及其渗透固结耦合测试，逐级加载采用伺服气动缸作为竖向载荷动力源，渗透水头压力通过气缸、空压机产生，根据试验需要可以设定恒定的水头梯度，仪器配备竖向加压荷载，高精度压力表（可选力传感器）竖向位移，孔隙水压力传感器。
该设备还可以做黄土的湿陷试验、盐渍土盐胀和溶陷试验、膨胀土胀缩试验、水泥土渗透试验等。适用于高等院校、勘察设计等学位进行土力学研究。
选配功能（流量积算仪）：温度（℃）、压力（MPa）、流量（出厂Nm³/h）、累积（Nm³）；详细参数在工程仪器计量类、产品编号M028

技术参数
1、电压：220V  50Hz
2、功率：2kW
3、采用伺服气动阀控制（气泵选配）
4、.大轴向加载：0-10KN（可调设恒定）逐级加荷顺序：200 kPa；400 kPa；800 kPa；1600 kPa；2000 kPa；3200kPa
5、标准试样尺寸：￠61.8mm×20mm；
6、反压力：1000kPa±0.01kPa，可调设（恒定）
7、孔隙压力：0-1MPa±0.01kPa，可调设（恒定）
8、轴向位移：0-15mm±0.001mm
9、液晶实时显示位移、孔隙压力。反压、轴向压力由高精度表读数（也可选配传感器显示）

水泥土渗透试验仪DTD-1
水泥土配合比设计规程中，水泥土制备样、含水量根据工程及现场施工降雨雪情况下，测定水泥土的渗透系数、标准里没有规定清楚，试验土样制备后养护、样品收缩在试验中土样会在专用模具壁流渗，随试验渗透压力增大，土样孔隙有微变易微散。所以水泥土渗透系数为假值渗透系数，考虑用专用装置（未考虑实际状况考虑无法完成测试，建议使用φ79.8mm试件）
1、试件：φ79.8×40mm
2、透水石：φ80×40mm，渗透系数＞10-3cm/s
3、滤纸：φ80
4、渗流接收器：分度值不大于0.1mL；该功能可选配流量积算仪
5、采用伺服气动阀控制：逐级加荷顺序：20 kPa；400kPa；80 kPa；100 kPa；200 kPa；300kPa
6、气泵（选配）：根据压力
7、渗透水头梯度：0～0.5MPa可调设或恒压力
8、出厂标配一个渗透压力容器（做一个试样）；可选配三个渗透压力容器（同时做三个试样）
